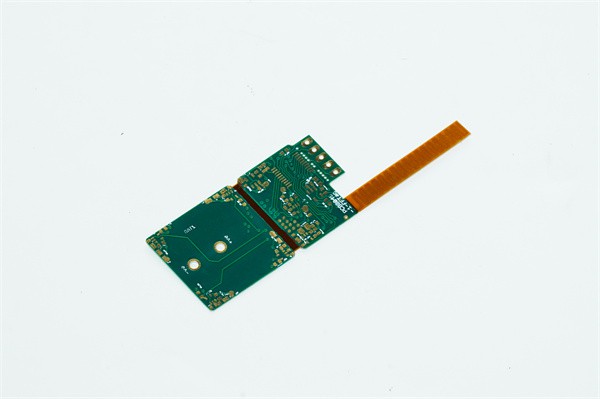

Јединствена флексибилна подлога ригид - Флек ПЦБ

Хибридна плоча је изграђена са једним континуираним флексибилним полиимидним подлогом као језграни медијум за интерконекцију, селективно ламинирано крутим плочама у одређеним зонама. Кључне карактеристике:
1. основна структура: Читав круг изграђен на једном монолитном флексибилном слоју (типична дебљина: 25-100μм);
2 Селективна ригидизација: крути ламинати (нпр. Фр-4) везана само тамо где су потребне механичке подршке / компоненте;
3. Јединствено усмјеравање: трагови бакра непрекидно трче непрекидно преко флексибилних и крутих зона без електричног искључења.
ЦОРЕ ЦОНЦЕПТ: "Флек - Центерриц, крути - повећана" топологија (у односу на традиционалну ригид - доминантни дизајн).

Pošalji upit

Карактеристике производа

1. Флек - доминирала архитектуру
Читав круг израђен је једним полиимидним Флек језграма (25-100μм), са крутим ламинатима селективно везано само на критична подручја.

2 ултра - танка и лагана
Total thickness ≤0.4mm (vs. ≥0.8mm for traditional rigid-flex), weight reduction >50%, крутост савијања нижи од 0,05Н / мм².

3. Побољшана динамичка флексибилност
Flex zones occupy >70% area, enabling multi-directional bending (min. radius ≥3x thickness) with >500К Флек циклуси (ИПЦ-6013Д класа 2).

4. Локализована ригидизација
Круте зоне покривају само компоненте / конекторске отиске (<30% area), serving solely as mechanical anchors without electrical function.

5. бешавни континуитет у рутивању
Трагови су непрекидно узорковани преко крута - флексибилних граница на монолитном флексибилном слоју, елиминишући дисконтинуитет импеданције (губитак уметања)<0.1dB@1GHz).

6 Производња ефикасност
40% fewer lamination cycles vs. traditional rigid-flex, yield rate >90% због поједностављеног стака - горе.

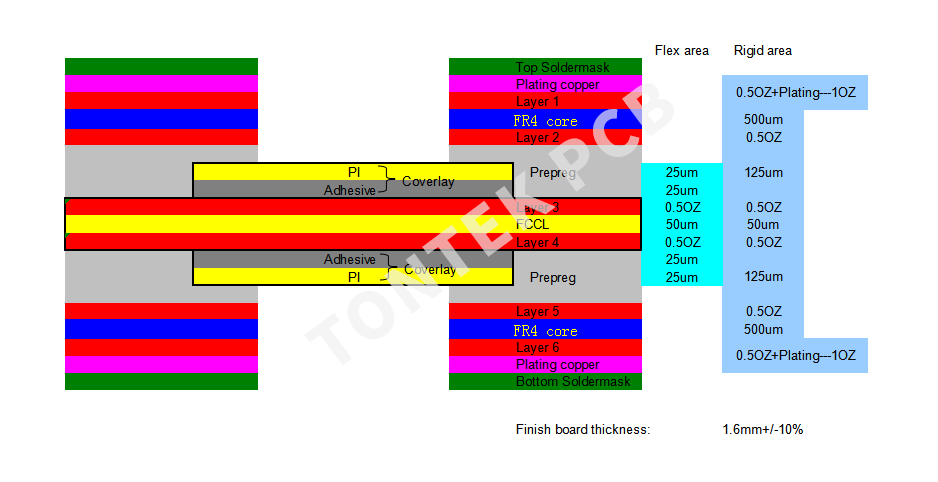

Stack up

Поље за пријаву производа

Ултра - танки носиве

Смарт бендови / сатови: 0,3 мм Флек у складу са кривинама за зглобове, круте зоне само за јастучиће за пуњење / сензор ИЦС.
Медицинске закрпе: ЕКГ електроде на флексибилној, микро круте зоне (<5мм²) за Блуетоотх модуле.

Ендоскопски и хируршки алати

Ендоскопе артикулирајуће оружје: монолитни флексибилнији кроз мулти - зглобове (Ø мање или једнако 2 мм), круте зоне на објективу / ЛЕД модули (аутокларирајуће).
Ожичење хируршког робота: Торзивност торзије 360 степени, крути завршне конороре (ИСО 13485).

Склопиви шарки за приказ

Флексибилни кругови телефона / таблета: Динамично усмјеравање између екрана и матичне плоче, крути зона усидрене на склопове (> 200К циклуси савијања).

Мицро - Дронеси и роботика

Гимбал ожичење мотора: Флек умотани око осовина, крути зона за Гиро ИЦС (50% лакши од каблова).
Роботски зглобови прстију: Мулти - сегмент Флек опонашају тетиве, круте зоне за сензоре сила.

Аутомобилска електроника

Низови за осетљивање притиска седишта: Флек уграђен у јастук, крути чворови за обраду сигнала (дебљина мања од или једнака или једнака 0,4 мм, оптерећење> 100кг).
У - модули кабине: Флек повезује сочиво на ПЦБ, вибрације - отпоран (АЕЦ - КС100 сертификован).
